光栅栅尺系列

直线栅尺

镀金钢带

栅尺名称	精度	栅距	热膨胀 系数	栅尺ZU大长度	读数头兼容性
RGS	±15 µm/m	20 µm/40 µm	使用端压块固定到基体，保持与基体相同的热膨胀	如需超过50 m的长度，请联系雷尼绍	RGH22、RGH24、RGH25F、RGH25F UHV、RGH34、RGH41
RGSZ/RGSN	同上	20 µm	同上	同上	TONiC、TONiC UHV



玻璃直线硬栅尺

栅尺名称	精度	栅距	热膨胀 系数	栅尺ZU大长度	读数头兼容性
RCLC	±3 µm	20 µm/40 µm	~8 µm/m/°C	130 mm	ATOM
RGS40-G	±4.2 µm/m	40 µm	同上	1.01 m	RGH40

不锈钢钢带栅尺

栅尺名称	精度	栅距	热膨胀 系数（20 °C时）	栅尺ZU大长度	读数头兼容性
RTLF	40 µm（高精度）：±5 µm/m 40 μm：±15 μm/m 20 μm：±5 μm/m	20 µm/40 µm	10.1 ±0.2 µm/m/°C	10 m	ATOM



带码道选项的不锈钢钢带

栅尺名称	精度	栅距	热膨胀 系数（20 °C时）	栅尺ZU大长度	读数头兼容性
搭配可选FASTRACK的RTLC20	±5 µm/m	20 µm	10.1 ±0.2 µm/m/°C	10 m	VIONiC、TONiC、TONiC UHV
搭配可选FASTRACK的RTLC40	±15 µm/m	40 µm	同上	10 m	QUANTiC
带FASTRACK选项的RTLA	±5 µm/m	30 µm	同上	21 m	RESOLUTE、RESOLUTE UHV、RESOLUTE FS（无FASTRACK）
搭配可选FASTRACK的RTLA50	±10 µm/m	50 µm	同上	10.02 m	EVOLUTE
搭配可选FASTRACK的RTLR40	±15 µm/m	40 µm	同上	10 m	RGH45

ZeroMet™直线硬栅尺

栅尺名称	精度	栅距	热膨胀 系数（20 °C时）	栅尺ZU大长度	读数头兼容性
RELM/RELE	1 m内为±1 µm，以后±1 µm/m	20 µm	0.75 ±0.35 µm/m/°C	1.5 m	VIONiC、TONiC、TONiC UHV、SiGNUM
RELA	同上	30 µm	同上	1.5 m	RESOLUTE、RESOLUTE UHV、RESOLUTE FS

不锈钢直线硬栅尺

栅尺名称	精度	栅距	热膨胀 系数（20 °C时）	栅尺ZU大长度	读数头兼容性
RSLM/RSLE/RSLC	1 m内为±1.5 µm，2 m内为±2.25 µm，3 m内为±3 µm，5 m内为±4 µm	20 µm	10.1 ±0.2 µm/m/°C	5 m	VIONiC、TONiC、TONiC UHV、SiGNUM
RSLR	同上	20 µm	同上	5 m	RGH20、RGH20F
RSLA	同上	30 µm	同上	5 m	RESOLUTE、RESOLUTE UHV、RESOLUTE FS

圆光栅

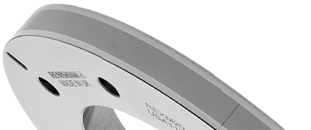

不锈钢圆光栅

栅尺名称	刻划精度（取决于圆光栅直径）	栅距	圆光栅直径	读数头兼容性
RESR	±3.97至±0.38角秒	20 µm/40 µm	52至550 mm	RGH20、RGH20F、RGH40
RESM/REST/RESD	同上	20 µm	同上	VIONiC、TONiC、TONiC UHV、SiGNUM
RESA	同上	30 µm	同上	RESOLUTE、RESOLUTE UHV、RESOLUTE ETR、RESOLUTE FS



超高精度不锈钢圆光栅

栅尺名称	安装精度（取决于圆光栅直径）	栅距	圆光栅直径	读数头兼容性
REXM/REXT	（≥100 mm直径）±1角秒 （75 mm直径）±1.5角秒 （≤57 mm直径）±2角秒	20 µm	52至417 mm	VIONiC、TONiC、TONiC UHV、SiGNUM
REXA	同上	30 µm	同上	RESOLUTE、RESOLUTE UHV、RESOLUTE ETR、RESOLUTE FS

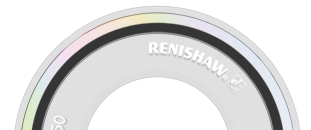

玻璃码盘

栅尺名称	刻划精度（取决于圆光栅直径）	栅距	圆光栅直径	读数头兼容性
RCDM	±0.5 µm	20 µm/40 µm	17至108 mm	ATOM
