韩国东山显示器DSC-801是一款适用于与机床光栅尺配套使用的显示设备,



韩国JENIX东山显示器DSC-801详细报价及其参数



型号规格	DSC-801（1 轴）	DSC-802（2 轴）	DSC-803（3 轴）
显 示	青 F.N.D.7 数
MM/INCH 变换	安键变换
显示分解能	0.005mm,0.001mm
记 忆	每轴 120 点
数据 1/0	RS-232CI/O port。（另售）
比 例	0.000001～9.999999
座标记忆	断电时约 10 年
使用温度	-5℃～45℃
ZU大移动速度	500mm/sec
电力消耗	15VA
尺 寸	275mm(W)X110mm(D)X150mm(H),3.8kg
电 源	AC 50～265V,50/60Hz.(自由电压)
外 壳	铝 质 外 壳
键 盘	薄 膜 式
显示功能	红 灯

韩国JENIX东山显示器DSC-801主要功能举例

圆位加工设定步骤

输入半径（或直径），所需要的孔数（1-10000），开始及ZU后角度，

X.Y 轴圆位加工坐标便会显示在显示器上.



EDM 功能

能输入阶段

EDM 显示器

X 轴：数值由 1 阶段到 4 阶段

Y 轴：Z 轴之ZU低值（“-”值不显示）

Z 轴：表示电 移动的数值

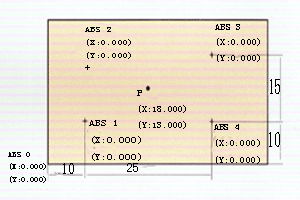

车床加工方法

此为 ABS 功能中的一项应用， 能输入座标直达 10 电之多， 而且每一次使用时不需要重新设定数

车上加工设定

      Y 轴由 Z 轴数值的总和会显示在 Y 轴上。

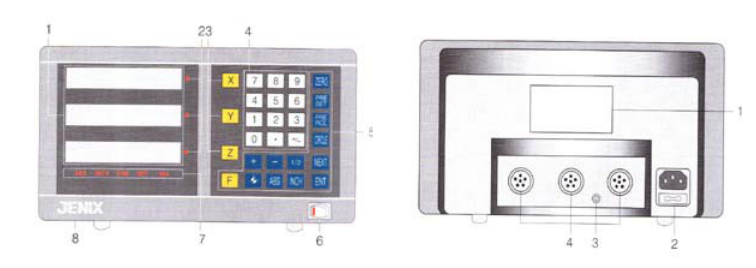

1.显示面 1.出厂登记号码及警告通知

2.数字轴指示灯 2.电源接口插座及保险丝

3.选州键 3.地线接口处

4.数字键 4.电子尺接驳插座

5.功能键

6.电源开关键

7.功能指示灯

8.厂牌名称



,
